Gumárenský hnětič

Gumárenský hnětič je klíčové zařízení v gumárenském průmyslu, používané k míchání kaučuků s různými přísadami (plniva, změkčovadla, vulkanizační činidla, antioxidanty atd.) za účelem vytvoření homogenní kaučukové směsi s požadovanými vlastnostmi.

1. Principy fungování:

Hnětiče fungují na principu mechanického míchání a stříhání materiálu. Směs je vystavena intenzivnímu smykovému namáhání a stlačování mezi rotujícími rotory a stěnami míchací komory. Tato mechanická energie se částečně přeměňuje na teplo, které napomáhá disperzi přísad a homogenizaci směsi.

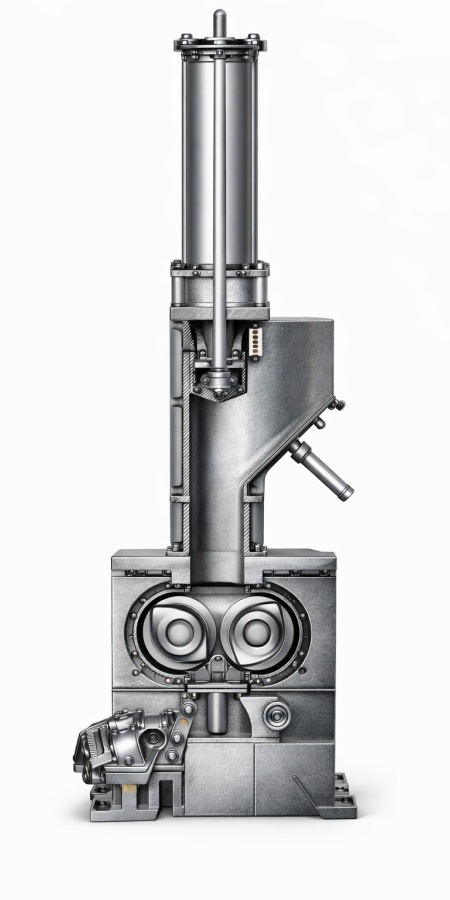

2. Klíčové komponenty hnětiče

(nejčastěji se jedná o vnitřní hnětič typu Banbury):
• Míchací komora: Tělo hnětiče, obvykle s dvojitými stěnami pro cirkulaci chladicí nebo topné kapaliny (vody, páry nebo oleje) pro regulaci teploty.
• Rotory (míchací válce): Dva protiběžné rotory s lopatkami nebo žebry, které se otáčejí různými rychlostmi nebo v různém poměru. Jejich tvar a počet lopatek ovlivňují intenzitu míchání. Existují různé typy rotorů (např. intermeshing, tangential).
• Plnicí hrdlo (násypka): Otvor v horní části hnětiče, kudy se do komory přivádí kaučuk a přísady.
• Horní uzávěr (beran): Hydraulicky ovládaný píst, který se po naplnění komory spustí a stlačuje materiál do míchací zóny mezi rotory, zajišťuje dostatečný tlak a brání úniku materiálu.
• Výsypný mechanismus: Obvykle segmentová klapka nebo dolní uzávěr ve spodní části komory, která se otevře po dokončení míchání a umožní vyprázdnění směsi.
• Pohonný systém: Výkonný elektromotor a převodovka, které zajišťují otáčení rotorů. Moderní hnětiče mají často frekvenční měniče pro regulaci otáček.
• Regulace teploty: Systém pro chlazení (voda) nebo ohřev (párou, olejem) komory a rotorů. Teplota je klíčová pro kvalitu směsi.
• Řídicí systém: PLC systém s HMI panelem pro monitorování a ovládání procesu (teplota, čas, výkon, otáčky rotorů, tlak pístu).

3. Proces míchání a obsluha:

1. Příprava:
a. Receptura: Předem je definována přesná receptura (množství a typy kaučuků a přísad).
b. Vážení: Všechny suroviny jsou přesně naváženy podle receptury.
c. Ohřev/chlazení: Míchací komora je předem temperována na požadovanou počáteční teplotu.

2. Plnění hnětiče:
a. Otevře se plnicí hrdlo a případně zvedne píst.
b. Nejprve se do komory vloží kaučuk(y).
c. Postupně se přidávají další přísady (plniva, změkčovadla atd.), často ve specifickém pořadí, aby se zajistila optimální disperze.
d. Vulkanizační činidla (sírany, akcelerátory) se obvykle přidávají až v poslední fázi míchání (nebo na dvouválci po výsypu z hnětiče), aby se zabránilo předčasné vulkanizaci (tzv. scorching).

3. Míchání:
a. Po naplnění se píst spustí a stlačí materiál.
b. Rotory se začnou otáčet a intenzivně míchají směs.
c. Operátor (nebo automatický systém) sleduje klíčové parametry:
i. Teplota směsi: Důležitá pro disperzi a zabránění degradaci materiálu nebo předčasné vulkanizaci.
ii. Čas míchání: Každá receptura má optimální dobu míchání.
iii. Výkon motoru: Indikuje viskozitu a zpracovatelnost směsi.
iv. Tlak pístu: Zajišťuje dostatečné stlačení materiálu.
d. V průběhu míchání může dojít k dílčím zastávkám a zvednutí pístu pro případné setření materiálu ze stěn nebo přidání dalších menších dávek přísad.
e. Některé receptury vyžadují více fází míchání s mezilehlým chlazením na dvouválci, aby se dosáhlo plné homogenizace bez přehřátí.

4. Výsyp:
a. Jakmile je dosaženo požadovaných parametrů (čas, teplota, energie), řídicí systém signalizuje konec cyklu.
b. Otevře se výsypná klapka ve spodní části komory.
c. Horká, homogenní kaučuková směs je vypuštěna, obvykle na dvouválcový kalandr nebo extrudér, kde je dále zpracována (např. zchlazena, nařezána na pásy nebo granule).

5. Úklid a údržba:
a. Po každém cyklu je důležité vizuálně zkontrolovat komoru, zda v ní nezůstaly zbytky směsi.
b. Pravidelná údržba zahrnuje kontrolu opotřebení rotorů, těsnění, hydraulických systémů a převodovek.
c. Důležité je také udržovat čistotu chladicích a topných okruhů.

4. Význam a výhody:

• Vysoká účinnost: Umožňuje rychlé a efektivní míchání velkých objemů materiálu.
• Homogenita: Zajišťuje vynikající disperzi plniv a dalších přísad, což je klíčové pro finální vlastnosti výrobku.
• Kontrola teploty: Možnost přesné regulace teploty během míchání je nezbytná pro zpracování kaučuků citlivých na teplo.
• Bezpečnost: Uzavřená komora minimalizuje expozici obsluhy prachu a chemikáliím.
Obsluha hnětiče vyžaduje zkušenosti a pečlivost, protože špatně namíchaná směs může mít fatální dopad na vlastnosti finálního gumového výrobku. Moderní hnětiče jsou vysoce automatizované, ale lidský dohled a znalost procesu jsou stále nezbytné.
